應用丨GLS-2000三維激光掃描儀應用于變形監測
點擊次數：6459 時間：2018/10/8 21:43:00
天津眾恒地信科技有限公司近年來中國大部分地區降水普遍偏多，江西省內有些區域更是出現百年一遇的降雨以及洪水，各地地質災害確頻繁發生。
今年，隨著雨季的馬上到來，本著“早發現、早治理、早預防”的原則，加強監測和檢查，及時消除安全隱患。
本次項目案例位于九江縣轄區內，一座變電站發生了大范圍的滑坡。
案例分析
該項目中的變電站是專為高鐵供電服務的，因此如果停止運營會對江西九江段附近的高鐵動車運營產生極大的影響。之前武漢等地高鐵由于洪水停運，對整個鐵路運輸產生極大的影響，因此整治維護迫在眉睫。

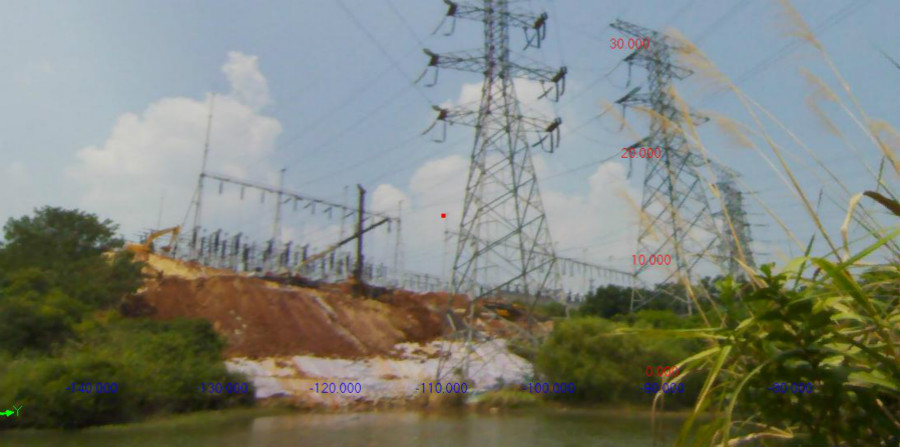

滑坡現場
1.現狀：
根據現場勘查，變電站在一個高地，一側有水塘，落差約20米，本次滑坡位置就是變電站靠近水塘一側的，由于降水集中且量大，雨水沖刷邊坡所以產生滑坡。
2.解決方案：
根據目前統計，絕大部分發生地質災害的區域，基本事先都沒有比較完善的監測設備及設施。傳統的全站儀監測需要布設棱鏡，而該情況下滑坡區域人員無法介入。此時三維激光掃描技術就能發揮其采樣率高、反應現狀更真實的優勢了。

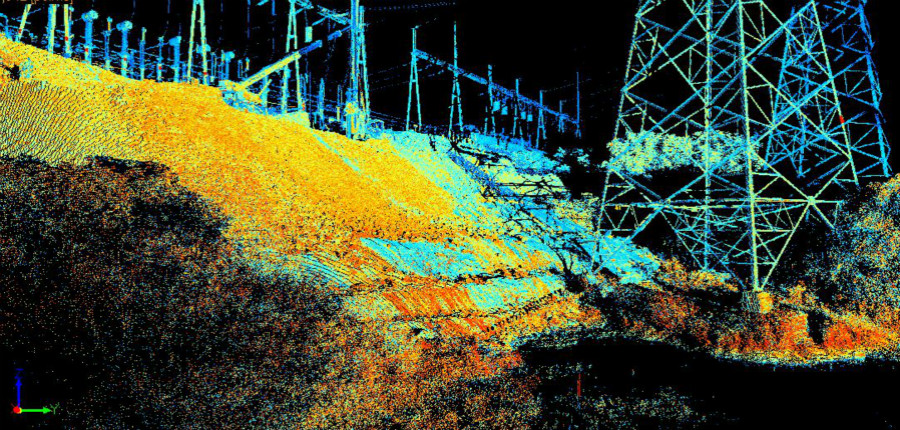

掃描數據

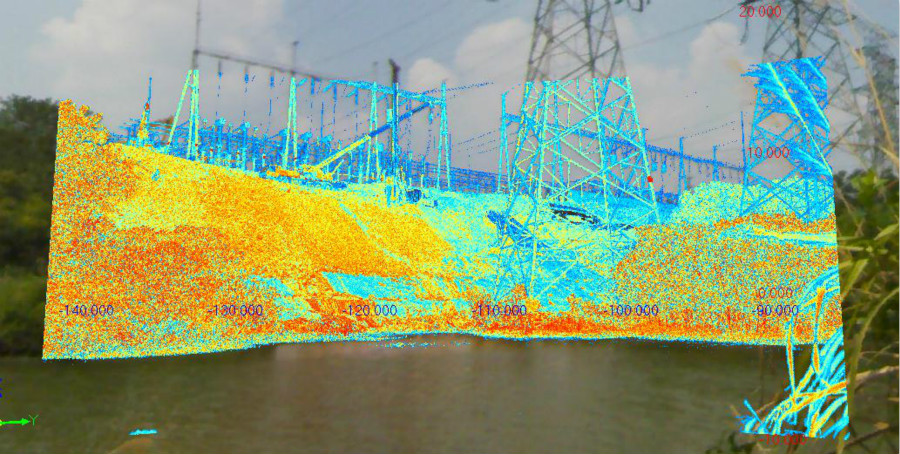

掃描數據
由于現場條件所限，所以沒能展開長周期的監測，就針對于正在打樁的一個大型機械周邊進行了兩次掃描，該設備在打樁的同時會將打洞的土傾瀉到邊坡，從而形成位移變化，可以模擬示意邊坡的變形過程。

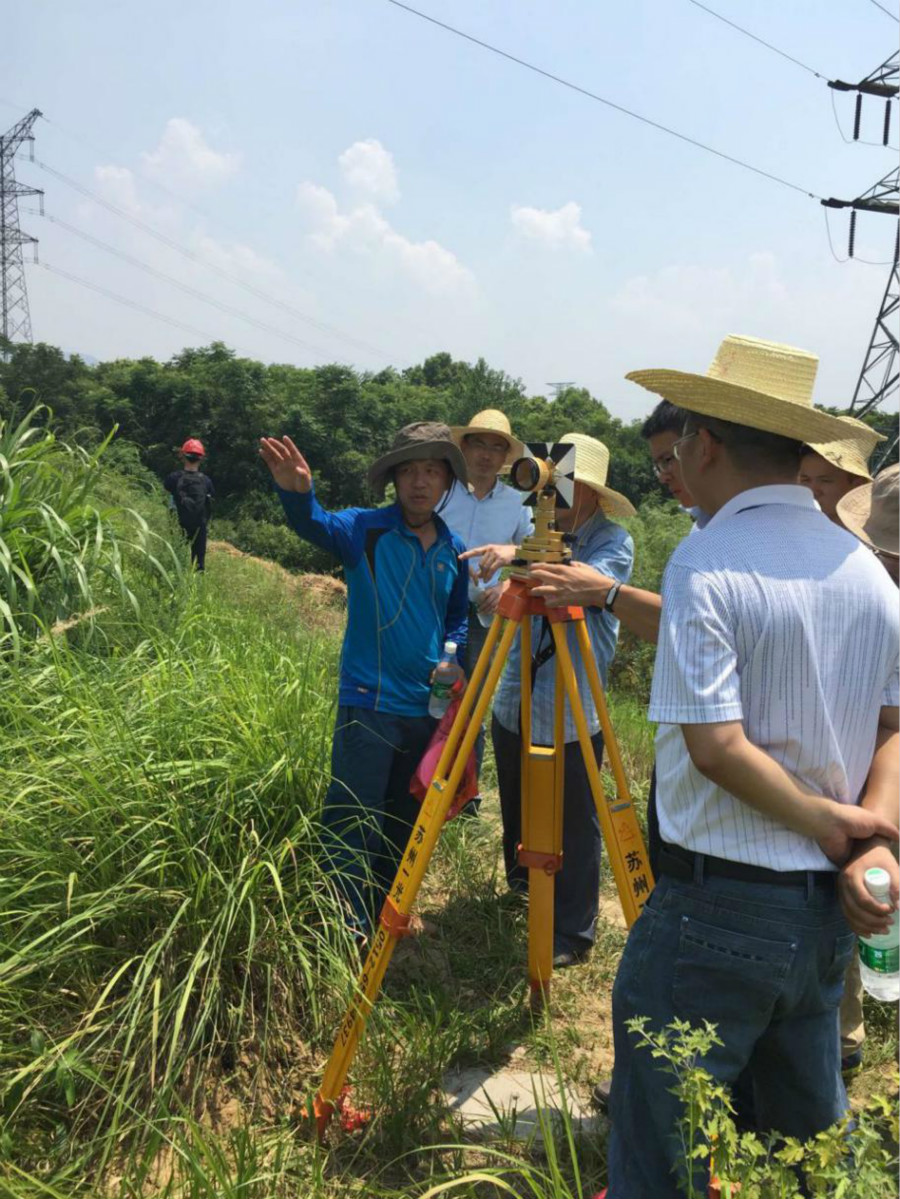

掃描現場
3.技術方案：
考察現場地形情況，了解整個需要監測的區域的現狀。設置觀測地點，盡量選擇在開闊、安全、穩定的區 域，保證待測區域在掃描儀的測量范圍內，通過掃描棱鏡后視定向的方式建立測站。進行外業數據采集，根據待測范圍的大小、遠近等情況，設置合理的掃描參數。數據的比對分析，多次掃描的數據進行對比，對滑坡變化的趨勢做出判斷，如果超過警戒值，適時安排人員撤離危險區域。

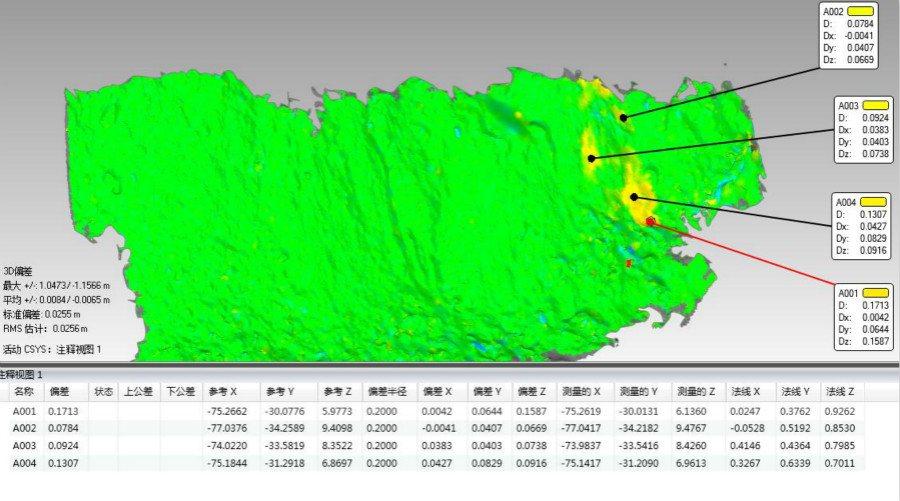

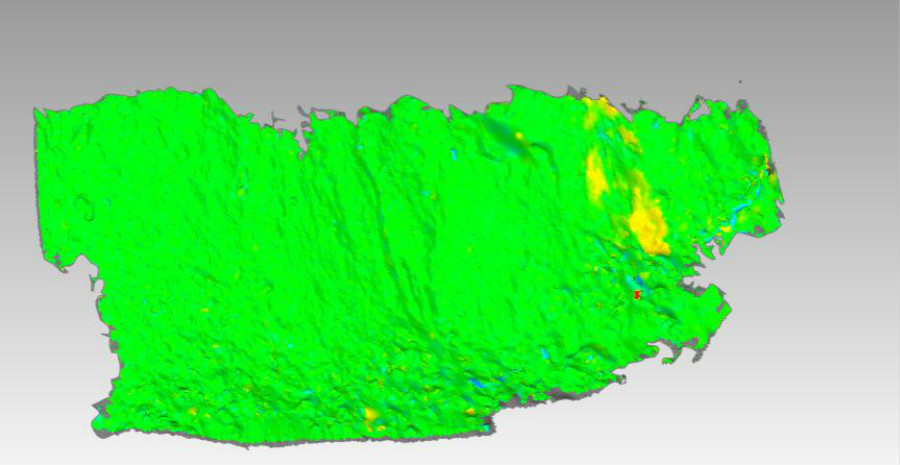

掃描數據
上圖黃色的區域就是機械傾瀉廢土的區域，通過漸變色我們可以很清晰的判斷出哪個區域有了形變，具體參數有單獨的報表另行查看。
4.總結：
? 非接觸式測量，不同于傳統的全站儀或者RTK，人員無需到發生災害的區域，就可以獲得所需數據。
? 高效的采集效率，不同于傳統的單點采集，三維激光掃描儀每秒可以采集十幾萬個點。詳細程度遠遠高于傳統型。
? 高精度，針對大面積的變形監測，三維激光掃描儀可以提供毫米級的精度，這是目前其他技術所無法比擬的。
